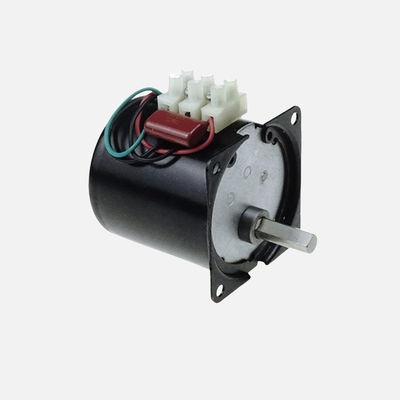

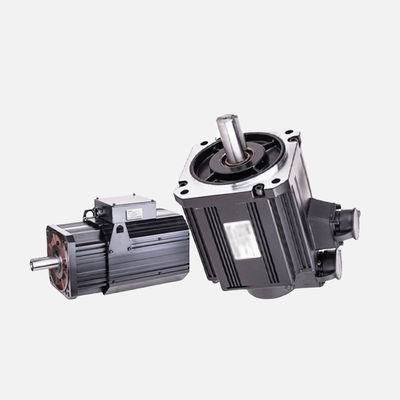

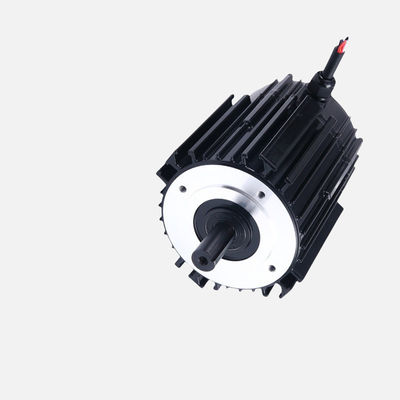

Μόνιμος μαγνήτης συγχρονιστικός κινητήρας χαμηλής τάσης (PMSM) σειρά HCP (PMSM)

  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（1500r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（1500r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（1500r）
Τόπος καταγωγής Κίνα
Μάρκα HC
Πιστοποίηση CCC CE
Αριθμό μοντέλου ΥΦΑ S/M/L (1500r)
Ποσότητα παραγγελίας min 10PCS
Τιμή negotiable
Συσκευασία λεπτομέρειες Από το χαρτοκιβώτιο αέρα του /By παλετών θάλασσας/με τη σαφή συσκευασία
Χρόνος παράδοσης 25 ημέρες
Όροι πληρωμής Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς 30K PCS/Month

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος προϊόντος Αβούρτσιστος ηλεκτρικός κινητήρας Βιομηχανία εφαρμογών Πετροχημικό, μεταλλεία, ηλεκτρική δύναμη
Εφαρμογή Μύλος, ανεμιστήρες, αντλίες, συμπιεστές, εξωθητές, μηχανές ζωνών Μοντέλα Μόνιμη σειρά μετατροπής συχνότητας μαγνητών HCP
Τάξη προστασίας IP54/IP55 Επίπεδο μόνωσης F
Κατηγορία ισχύος 1.1~11KW Κατηγορία ταχύτητας 750r~3000r
Διορισμένη τάση 380 (Β) ή καμένος στη διαταγή
Επισημαίνω

Μόνιμος μαγνήτης Σύγχρονος κινητήρας χαμηλής τάσης

,

Μόνιμος μαγνήτης συγχρονιστικός κινητήρας 1500r

,

Μηχανή 1500 στροφών ipm
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μόνιμος μαγνήτης χαμηλής τάσης συγχρονιστικός κινητήρας (PMSM) σειρά HCP (1.1~11KW)



Περιγραφή



Το εργοστάσιο είναι στρατηγικός εταίρος του Ινστιτούτου Πεκίνου για εξοπλισμό ηλεκτρομηχανικού ελέγχου ακριβείας στο πλαίσιο της Εταιρείας Επιστήμης και Τεχνολογίας Αεροδιαστημικής Κίνας.

Το εργοστάσιο έχει συνδυαστεί με την παραγωγή, την εκπαίδευση και την έρευνα της China Aerospace, το Ινστιτούτο Ηλεκτρολόγων Μηχανικών της Κινεζικής Ακαδημίας Επιστημών και άλλες σχετικές μονάδες,και βασίζεται πλήρως στις ισχυρές ικανότητες έρευνας και ανάπτυξης εξοπλισμού της China Aerospace για να εξασφαλίσει την άριστη απόδοση των προϊόντων, σταθερή και αξιόπιστη ποιότητα.


1Υλικό



Η περιστροφή του στατήρα αυτής της σειράς προϊόντων υιοθετεί υψηλής ποιότητας καθαρό σπείρωμα χαλκού, και ο περιστροφέας υιοθετεί συγκολλημένο μόνιμο μαγνήτη σπάνιων γαιών NdFeB, υψηλού επιπέδου επιλογή υλικού,και μακρά διάρκεια ζωής του προϊόντος;


2Σχεδιασμός



εξαιρετικά ελαφρύ, εξαιρετικά λεπτό, συμπαγές σχεδιασμό δομής κινητήρα, υψηλή πυκνότητα ισχύος (24nm/kg, 5,8kw/kg), μικρό μέγεθος, υψηλότερη απόδοση και ευρύτερο οικονομικό εύρος λειτουργίας,με σημαντικό αποτέλεσμα εξοικονόμησης ενέργειας;


3. Διαδικασία



Ο σκελετός του στατήρα υιοθετεί υλικό PEEK με υψηλή αντοχή και υψηλά μονωτικά χαρακτηριστικά, το υλικό επωξίας που υιοθετεί υψηλή αντοχή και υψηλή θερμική αγωγιμότητα,Γεμίσεις και σφραγίδες για την επίλυση των αναγκών στερέωσης και ψύξης, ο πυρήνας σιδήρου υιοθετεί υψηλή μαγνητική διαπερατότητα και χαμηλή απώλεια αμόρφων υλικών κράματος, η επικάλυψη υιοθετεί σπειροειδή κεντρική φόρμα, πολυεπίπεδο επικάλυψη, υλικό SMC και σταθεροποίηση μόνιμου μαγνήτη,και υιοθετεί τη μέθοδο του μαγνητικού πόλου και την τεχνολογία προστασίας από την απομαγνητοποίηση για να εξασφαλίσει τη σταθερότητα και την αξιοπιστία του προϊόντος.





Απόδοση
Παρακαλείστε να ανατρέξετε στον ακόλουθο πίνακα για τις ειδικές παραμέτρους αυτής της σειράς προϊόντων:



Τεχνικό μοντέλο Κατηγορία ισχύος Κατηγοριοποιημένο ρεύμα Κατηγορία ταχύτητας Αποτελεσματικότητα Παράγοντας ισχύος Δρόμος στάσης Στάσιμο ρεύμα Στροφή ανάσυρσης Βάρος
KW 380V/A r/min π% COSØ Ε.Μ. Α Ε.Μ. χιλιόγραμμο
HCP90S-2 1.5 2.8 3000 88 ≥0.95 3.1 7 2 23
HCP90L-2 2.2 4 3000 89.7 ≥0.95 3.1 7 2 26.5
HCP100L-2 3 5.4 3000 89.7 ≥0.95 3.1 7.5 2 34
HCP112M-2 4 7.2 3000 90.7 ≥0.95 3.1 7.5 2 41
HCP132S-2 5.5 9.8 3000 92 ≥0.95 3.1 7.5 2 60
HCP132M-2 7.5 13.2 3000 92.5 ≥0.95 3.1 7.5 2 63
HCP160M-2 11 19.3 3000 93.5 ≥0.95 3 7.5 2 109
HCP160L-2 15 26 3000 93.8 ≥0.95 3 7.5 2 119
HCP180M-2 22 38 3000 94.7 ≥0.95 3 7.5 1.8 173
HCP180M-2 30 51.3 3000 95 ≥0.95 3 7.5 1.8 186
HCP180L-2 37 63.8 3000 95.3 ≥0.95 3 7.5 1.8 218
HCP200L-2 30 51.3 3000 95 ≥0.95 3 7.5 1.8 225
HCP200L-2 37 63.5 3000 95.2 ≥0.95 3 7.5 1.8 245
HCP200L-2 45 76.5 3000 95.6 ≥0.95 3 7.5 1.8 265
HCP225S-2 45 76.5 3000 95.6 ≥0.95 3 7.5 1.8 306
HCP225M-2 55 94 3000 95.8 ≥0.95 3 7.5 1.8 340
HCP250M-2 55 94 3000 95.8 ≥0.95 3 7.5 1.8 385
HCP280S-2 75 128 3000 96 ≥0.95 3 7.5 1.8 518
HCP280M-2 90 153.3 3000 96.1 ≥0.95 3 7.5 1.8 550
HCP315S-2 110 187.3 3000 96.2 ≥0.95 2.9 7.1 1.8 932
HCP315M-2 132 225 3000 96.2 ≥0.95 2.9 7.1 1.6 982
HCP315L-2 160 272 3000 96.5 ≥0.95 2.9 7.1 1.6 1100
HCP315L-2 180 306 3000 96.5 ≥0.95 2.9 7.1 1.6 1180
HCP315L-2 200 340 3000 96.6 ≥0.95 2.9 7.1 1.6 1280
HCP355M-2 250 426 3000 96.8 ≥0.95 2.9 7.1 1.6 1720
HCP355L-2 315 533 3000 96.8 ≥0.95 2.9 7.1 1.6 1980



Τεχνικό μοντέλο Κατηγορία ισχύος Κατηγοριοποιημένο ρεύμα Κατηγορία ταχύτητας Αποτελεσματικότητα Παράγοντας ισχύος Δρόμος στάσης Στάσιμο ρεύμα Στροφή ανάσυρσης Βάρος
KW 380V/A r/min π% COSØ Ε.Μ. Α Ε.Μ. χιλιόγραμμο
HCP90S-4 1.1 2.05 1500 88 ≥0.95 3.1 7 2 23
HCP90L-4 1.5 2.78 1500 88.5 ≥0.95 3.1 7 2 27.5
HCP100L-4 2.2 3.98 1500 90.2 ≥0.95 3.1 7.0 2 35
HCP100L-4 3.0 5.4 1500 90.7 ≥0.95 3.1 7.0 2 40
HCP112M-4 4.0 7.2 1500 91 ≥0.95 3.1 7.0 2 45
HCP132S-4 5.5 9.7 1500 92.6 ≥0.95 3.1 7.0 2 63
HCP132M-4 7.5 13.2 1500 93.0 ≥0.95 3 7.0 2 75
HCP160M-4 11.0 19.3 1500 94.0 ≥0.95 3 7.5 2 115
HCP160L-4 15.0 26 1500 94.3 ≥0.95 3 7.5 1.8 135
HCP180M-4 18.5 32 1500 95 ≥0.95 3 7.5 1.8 172
HCP180L-4 22.0 38 1500 95.2 ≥0.95 3 7.5 1.8 185
HCP200L-4 30.0 51.6 1500 95 ≥0.95 3 7.2 1.8 235
HCP225S-4 37.0 63.5 1500 95.8 ≥0.95 3 7.2 1.8 300
HCP225M-4 45.0 77 1500 96.1 ≥0.95 3 7.2 1.8 330
HCP250M-4 55.0 94 1500 96.3 ≥0.95 3 7.2 1.8 410
HCP250M-4 75.0 128 1500 96.5 ≥0.95 3 7.2 1.8 438
HCP280S-4 75.0 128 1500 96.5 ≥0.95 3 7.2 1.8 518
HCP280M-4 90.0 153 1500 97 ≥0.95 3 7.2 1.8 608
HCP280M-4 110.0 187.2 1500 96.7 ≥0.95 3 7.2 1.8 650
HCP280M-4 132.0 223 1500 96.8 ≥0.95 2.9 7.2 1.8 370
HCP315S-4 110.0 187.2 1500 96.7 ≥0.95 2.9 6.9 1.6 935
HCP315L-4 160.0 272 1500 96.8 ≥0.95 2.9 6.9 1.6 1100
HCP315L-4 200.0 340 1500 96.9 ≥0.95 2.9 6.9 1.6 1350
HCP355M-4 250.0 423 1500 97.0 ≥0.95 2.9 6.9 1.6 1900
HCP355L-4 355.0 602 1500 97.1 ≥0.95 2.9 6.9 1.6 2100
HCP355L-4 400.0 678 1500 97.1 ≥0.95 2.9 6.9 1.6 2300



Τεχνικό μοντέλο Κατηγορία ισχύος Κατηγοριοποιημένο ρεύμα Κατηγορία ταχύτητας Αποτελεσματικότητα Παράγοντας ισχύος Δρόμος στάσης Στάσιμο ρεύμα Στροφή ανάσυρσης Βάρος
KW 380V/A r/min π% COSØ Ε.Μ. Α Ε.Μ. χιλιόγραμμο
HCP90S-6 0.75 1.4 1000 87.2 ≥0.95 3.1 5.5 2 24
HCP90L-6 1.1 2.03 1000 88.7 ≥0.95 3.1 5.5 2 26
HCP100L-6 1.5 2.73 1000 89.8 ≥0.95 3.1 6.5 2 35
HCP112M-6 2.2 3.97 1000 91 ≥0.95 3.1 6.5 2 40
HCP132S-6 3 5.37 1000 92 ≥0.95 3.1 6.5 2 60
HCP132M-6 4 7.08 1000 92.8 ≥0.95 3.1 6.5 2 75
HCP132M-6 5.5 9.68 1000 93.5 ≥0.95 3.1 6.5 2 78
HCP160M-6 7.5 13 1000 94.2 ≥0.95 3 6.5 2 110
HCP160L-6 11 19 1000 94.7 ≥0.95 3 6.5 2 135
HCP180L-6 15 25.8 1000 95.1 ≥0.95 3 7 2 175
HCP200L-6 18.5 31.8 1000 95.5 ≥0.95 3 7 1.8 220
HCP200L-6 22 37.8 1000 95.8 ≥0.95 3 7 1.8 230
HCP225M-6 30 51.3 1000 96.2 ≥0.95 2.9 7 1.8 280
HCP250M-6 37 63.2 1000 96.3 ≥0.95 2.9 7 1.8 380
HCP280S-6 45 76.8 1000 96.4 ≥0.95 2.9 7 1.8 480
HCP280M-6 55 93.8 1000 96.5 ≥0.95 2.9 7 1.8 550
HCP315S-6 75 128 1000 96.5 ≥0.95 2.8 6.7 1.6 870
HCP315M-6 90 153 1000 96.5 ≥0.95 2.8 6.7 1.6 950
HCP315L-6 110 187 1000 96.6 ≥0.95 2.8 6.7 1.6 1130
HCP315L-6 132 223 1000 96.6 ≥0.95 2.8 6.7 1.6 1190
HCP355M-6 160 263 1000 96.6 ≥0.95 2.8 6.7 1.6 1720
HCP355M-6 200 340 1000 96.7 ≥0.95 2.8 6.7 1.6 1900
HCP355L-6 250 425 1000 96.7 ≥0.95 2.8 6.7 1.6 2000
HCP355L-6 315 536 1000 96.7 ≥0.95 2.8 6.7 1.6 2200
HCP355L-6 375 637 1000 96.7 ≥0.95 2.8 6.7 1.6 2300
HCP355L-6 400 680 1000 96.7 ≥0.95 2.8 6.7 1.6 2450



Τεχνικό μοντέλο Κατηγορία ισχύος Κατηγοριοποιημένο ρεύμα Κατηγορία ταχύτητας Αποτελεσματικότητα Παράγοντας ισχύος Δρόμος στάσης Στάσιμο ρεύμα Στροφή ανάσυρσης Βάρος
KW 380V/A r/min π% COSØ Ε.Μ. Α Ε.Μ. χιλιόγραμμο
HCP112M-8 1.5 2.74 750 90 ≥0.95 3.1 6 2 43
HCP132S-8 2.2 4 750 90.4 ≥0.95 3.1 6 2 60
HCP132M-8 3 5.3 750 91.5 ≥0.95 3.1 6 2 75
HCP160M-8 4 7.1 750 92.3 ≥0.95 3.1 6 2 102
HCP160M-8 5.5 9.7 750 93.1 ≥0.95 3.1 6 2 110
HCP160L-8 7.5 13.2 750 93.7 ≥0.95 3.1 6 2 131
HCP180M-8 11 19.2 750 94.2 ≥0.95 3 6.6 2 175
HCP200L-8 15 26 750 94.7 ≥0.95 3 6.6 2 235
HCP225S-8 18.5 32 750 95.1 ≥0.95 3 6.6 1.8 280
HCP225M-8 22 38 750 95.4 ≥0.95 3 6.6 1.8 300
HCP250M-8 30 51.5 750 95.6 ≥0.95 2.9 6.6 1.8 380
HCP280S-8 37 63.5 750 95.8 ≥0.95 2.9 6.6 1.8 480
HCP280M-8 45 77 750 95.8 ≥0.95 2.9 6.6 1.8 560
HCP315S-8 55 94.5 750 95.9 ≥0.95 2.8 6.4 1.6 920
HCP315M-8 75 128.5 750 96 ≥0.95 2.8 6.4 1.6 990
HCP315L-8 90 153 750 96 ≥0.95 2.8 6.4 1.6 1083
HCP315L-8 110 188 750 96 ≥0.95 2.8 6.4 1.6 1180
HCP315L-8 132 226 750 96.1 ≥0.95 2.8 6.4 1.6 1250
HCP355M-8 160 275 750 96.1 ≥0.95 2.8 6.4 1.6 1910
HCP355M-8 180 308 750 96.1 ≥0.95 2.8 6.4 1.6 2020
HCP355L-8 200 343 750 96.1 ≥0.95 2.8 6.4 1.6 2080
HCP355L-8 250 428 750 96.1 ≥0.95 2.8 6.4 1.6 2150
HCP355L-8 280 480 750 96.1 ≥0.95 2.8 6.4 1.6 2230
HCP355L-8 315 540 750 96.1 ≥0.95 2.8 6.4 1.6 2300
